臨沂紫晶光電有限公司
產(chǎn)品價格：面談
發(fā)布時間：2019-10-10 15:17:50
瀏覽次數(shù)：
請咨詢客服根據(jù)圖紙定制確認后下單！
性能： 耐高溫——— 石英玻璃的使用溫度在1100~1200攝氏度，可在1100攝氏度下長時間使用，短時間最高使用溫度為1400攝氏度。 耐腐蝕——— 除氫氟酸外，石英玻璃幾乎不與其他酸類物質(zhì)發(fā)生化學反應(yīng)，其耐酸能力是陶瓷的30倍，不銹鋼的150倍，尤其是在高溫下的化學穩(wěn)定性，是其他任何工程材料無法比擬的。 熱穩(wěn)定性好——— 石英玻璃的膨脹系數(shù)極小，能承受劇烈的溫度變化，將石英玻璃加熱至1100攝氏度，放入常溫水中也不會炸裂。 透光性好——— 石英玻璃在紫外到紅外的整個光譜波段都有較好的透光性能，可見光透射率93%以上，特別是在紫外光譜區(qū)，最大透過率可達到80%以上。 電絕緣性好——— 石英玻璃的電阻值相當于普通玻璃的一萬倍，是極好的電絕緣材料，即使在高溫下也具有良好的電性能。
石英玻璃由于具有上述優(yōu)良的理化性能，因此被廣泛的應(yīng)用于電光源，半導體，光通信，軍工，冶金，建材，化學，機械，電力，環(huán)保等各個領(lǐng)域。
光學玻璃可用于制造光學儀器中的透鏡、棱鏡、反射鏡及窗口等。
由光學玻璃構(gòu)成的部件是光學儀器中的關(guān)鍵性元件。
石英玻璃以優(yōu)質(zhì)石英砂為主料。適當加入輔料。由于稀土具有高的折射率,低的色散和良好的化學穩(wěn)定性,可生產(chǎn)光學玻璃,用于制造高級照相機、攝像機、望遠鏡等高級光學儀器的鏡頭。
原材料：進口合成石英
國內(nèi)將熔融石英材料分為JGS1、JGS2和JGS3，用于不同的應(yīng)用。
● JGS1：通常用于紫外，可見光波段，材料不含氣泡和雜質(zhì)
● JGS2：通常用于反射鏡基底，材料含較多小氣泡
● JGS3：在紅外有很好的透過率，但是包含很多氣泡，限制了它的廣泛使用。 紫外熔融石英具有高折射率均勻性，且雜質(zhì)含量低，同時適用于透射和反射光學系統(tǒng)，應(yīng)用高能量光學系統(tǒng)中。
紫外熔融石英用于制作各種紫外到近紅外的光學元件，如：平面鏡、透鏡、棱鏡等，相比于BK7 而言，更適合于要求透過率更高、更高損傷閾值要求的領(lǐng)域。
用于光學系統(tǒng)的玻璃材料大致分為3種，透過光線的棱鏡或半反射鏡等的光學玻璃，
用于反射鏡的基板玻璃，和根據(jù)折射率或波長分散被詳細分類的透鏡用玻璃。
合成石英
僅由純粹的二氧化硅構(gòu)成的，不含其它成分的光學玻璃。與BK7相比，具有在紫外譜區(qū)和紅外譜區(qū)透過率較高，熱膨脹系數(shù)較小的特征。折射率比BK7略小，但具有和BK7同等水平的內(nèi)部品質(zhì)，與BK7一樣用于各種光學元件。尤其是在可見光之外的波長區(qū)域經(jīng)常被選用。而且，因為熱膨脹系數(shù)較小，也用于高面型精度的反射鏡基板或平面樣板。

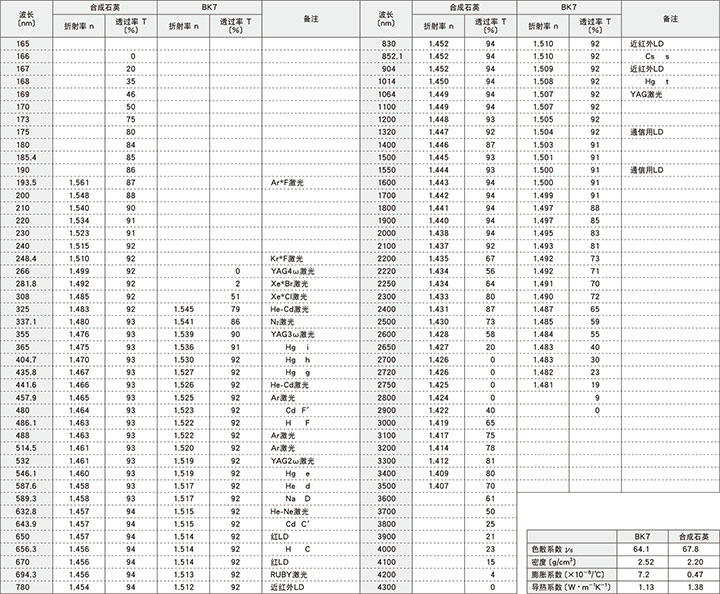

合成石英和BK7的折射率，透過率比較表（參考數(shù)據(jù)）板厚 : 10mm
產(chǎn)品原料技術(shù)指標:
1材料：石英玻璃JGS1.JGS2.JGS3可通過遠紫外，可見光和近紅外光線。它的熱膨脹系數(shù)很小，化學穩(wěn)定性好，氣泡，條紋均勻，有200 nm到2500 nm范圍內(nèi)的光譜曲線。
2.表面數(shù)量:0/0,40/20,80/50
3.表面精度:1/10 into,1/4 into,2 into
4.厚度:±0.01mm,±0.02mm
5.中心偏差:5 Arc second 1Arc Minute
6.工藝范圍:厚度最薄的達到0.2mm
7.DuMo
8.圈
JGS1 石英板; 石英片
ZS-1 （遠紫外光學石英玻璃）對應(yīng)牌號 JGS1
它是用高純度氫氧熔化的光學石英玻璃，所以含有大量的羥基（2000ppm），具有優(yōu)良的透紫外性能，特別是在短波紫外區(qū)，其透過性能遠遠地勝過所有其他玻璃，在185μm處的透過率可達90％，合成石英玻璃在2730nm處具有很強的吸收峰，無顆粒結(jié)構(gòu)。是185—2500mμ波段范圍內(nèi)的優(yōu)良光學材料。

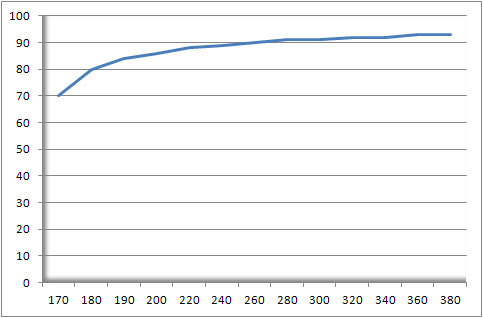

在1.0mm厚時的透射光譜圖：
JGS2 石英板; 石英片
ZS-2（紫外光學石英玻璃）對應(yīng)牌號 JGS2
石英原料和氫氧焰生產(chǎn)的石英玻璃，含有幾十ppm的金屬雜質(zhì)。在2730nm處有吸收峰（羥基含量100-200ppm），有條紋和顆粒結(jié)構(gòu)。它是透過220—2500μm波段范圍內(nèi)的良好材料。
石英片特性:
石英玻璃片是用二氧化硅制造的特種工業(yè)技術(shù)玻璃，是一種非常優(yōu)良的基礎(chǔ)材料。石英玻璃片具有一系列優(yōu)良的物理、化學性能，如： 1、耐高溫。石英玻璃的軟化點溫度約1730℃，可在1100℃下長時間使用，短時間最高使用溫度可達1450℃。 2、耐腐蝕。除氫氟酸外，石英玻璃幾乎不與其他酸類物質(zhì)發(fā)生化學反應(yīng)，其耐酸能力是陶瓷的30倍，不銹鋼的150倍，尤其是在高溫下的化學穩(wěn)定性，是其他任何工程材料都無法比擬的。 3、熱穩(wěn)定性好。適應(yīng)玻璃的熱膨脹系數(shù)極小，能承受劇烈的溫度變化，將石英玻璃加熱至1100℃左右，放入常溫水中也不會炸裂。 4、透光性能好。石英玻璃片在紫外線到紅外線的整個光譜波段都有交好的透光性能，可見光透過率在93%以上，特別是在紫外線光譜區(qū)，最大透過率可達80以上。 5、石英玻璃的電絕緣性能好。石英玻璃的電阻值相當于普通玻璃的一萬倍，是極好的電絕緣材料，即使在常溫下也具有良好的電性能。
化學成分
| al | fe | ca | mg | ti | pb | mn | ni | co | cu | k | na | li | b |
| 10-30 | 0.4-1 | 0.18-2 | 1 | 1.4 | 0.1 | 0.024 | 0.1 | - | 0.012 | 2 | 2 | 0.2 | 0.3 |

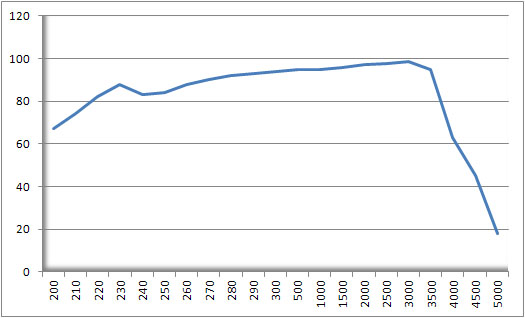

在1.0mm厚時的透射光譜圖:
JGS3 石英片
HS（紅外光學石英玻璃）對應(yīng)牌號 JGS3
用石英原料和真空電熔法生產(chǎn)的石英玻璃，含有幾十ppm的金屬雜質(zhì)。有小氣泡，顆粒結(jié)構(gòu)和條紋，幾乎不含（OH），具有較高的透紅外性能，透過率高達85％以上，其應(yīng)用波段范圍260—3500μm的光學材料。

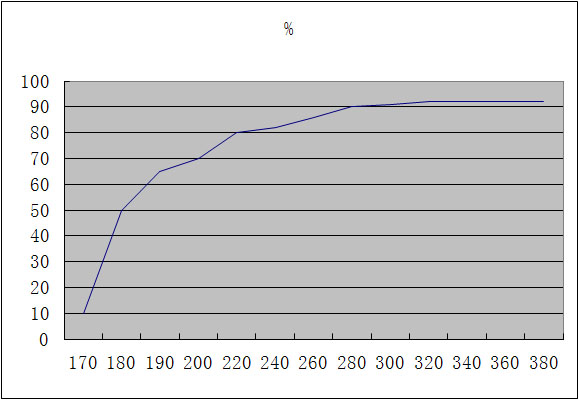

在1.0mm厚時的透射光譜圖:
